ADS设计滤波器后优化optim

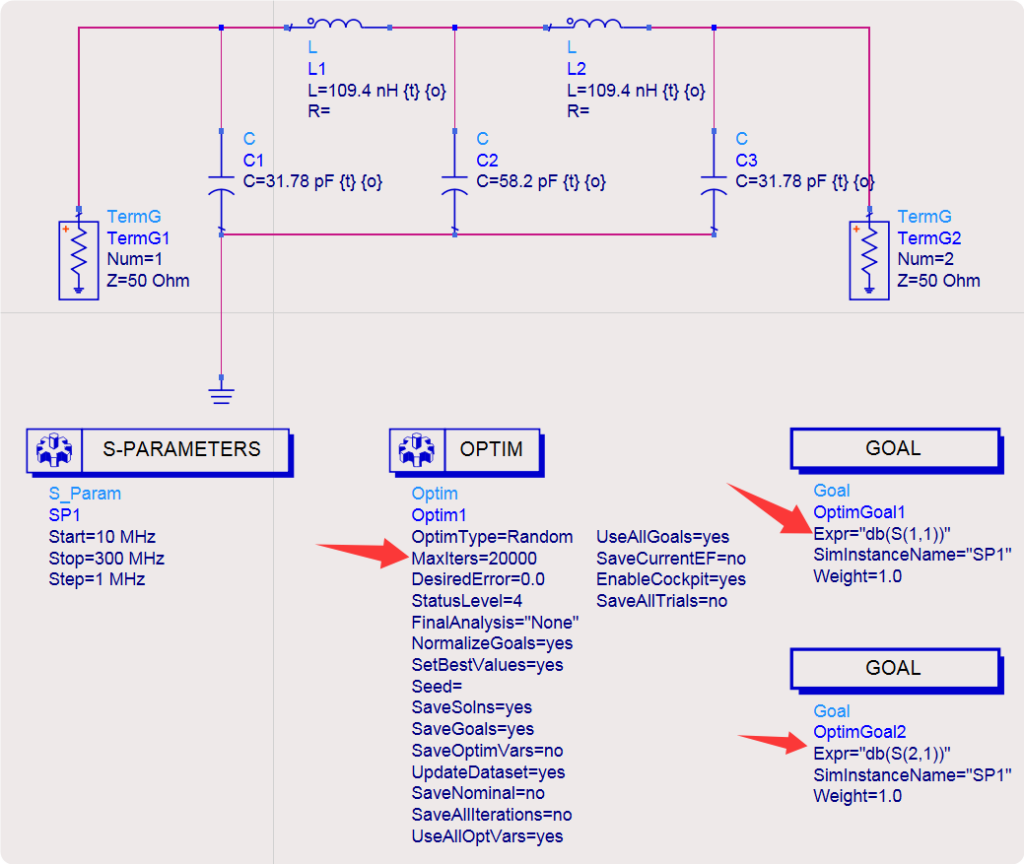

1）画好电路图

可以在filter solutions或者ads的filter向导中设计一个基本的参数。

并且加入两个Goal和一个OPTIM控件。

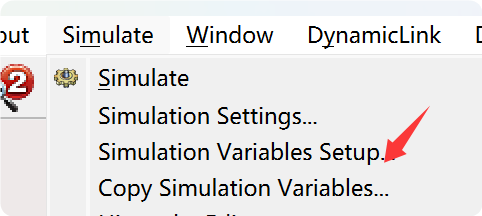

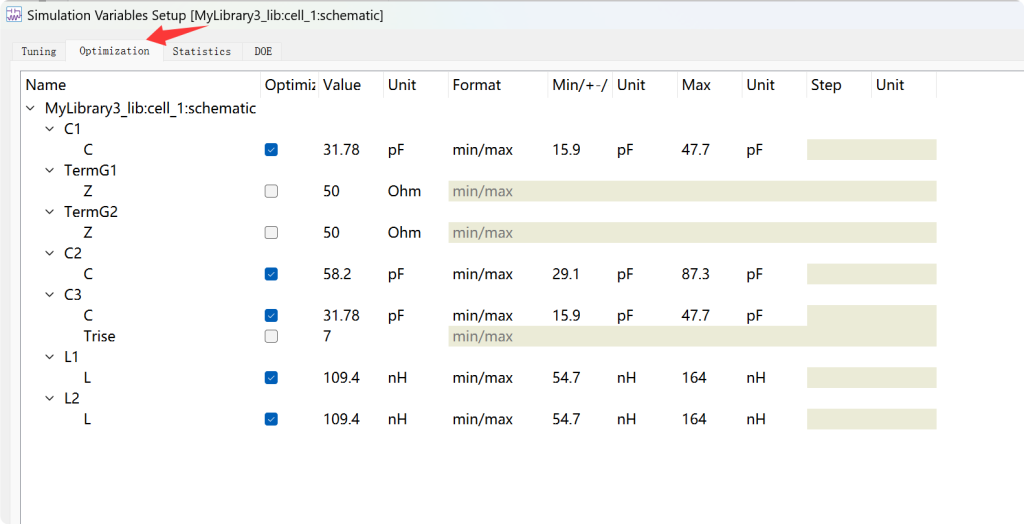

2）加入可以调整的优化变量

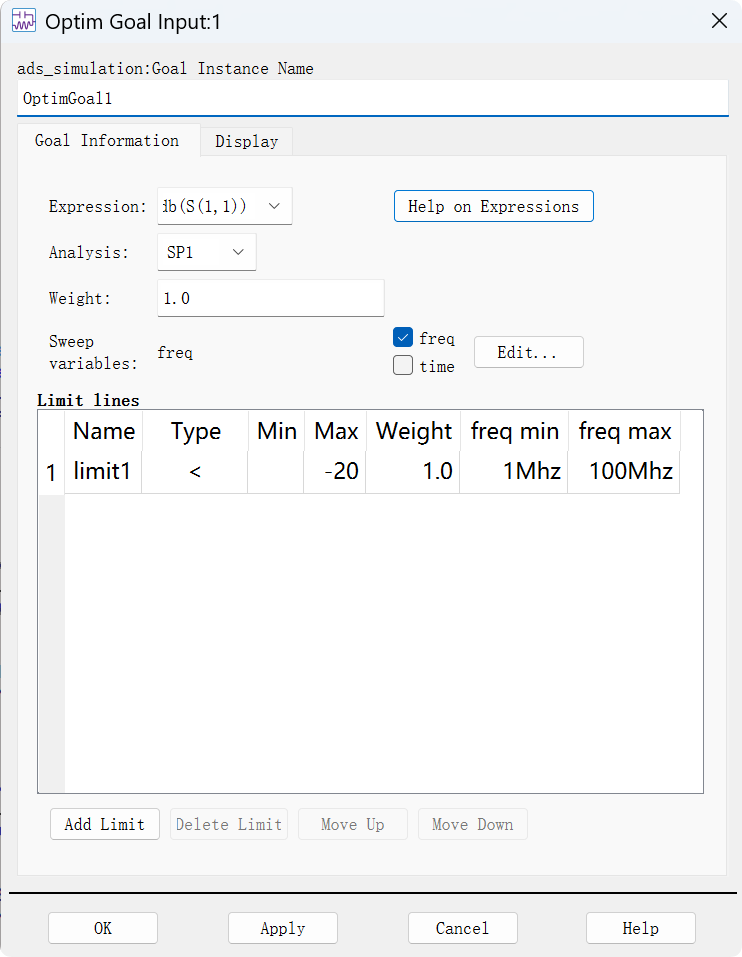

3）设置Goal1的s11要求，规定通道内的反射

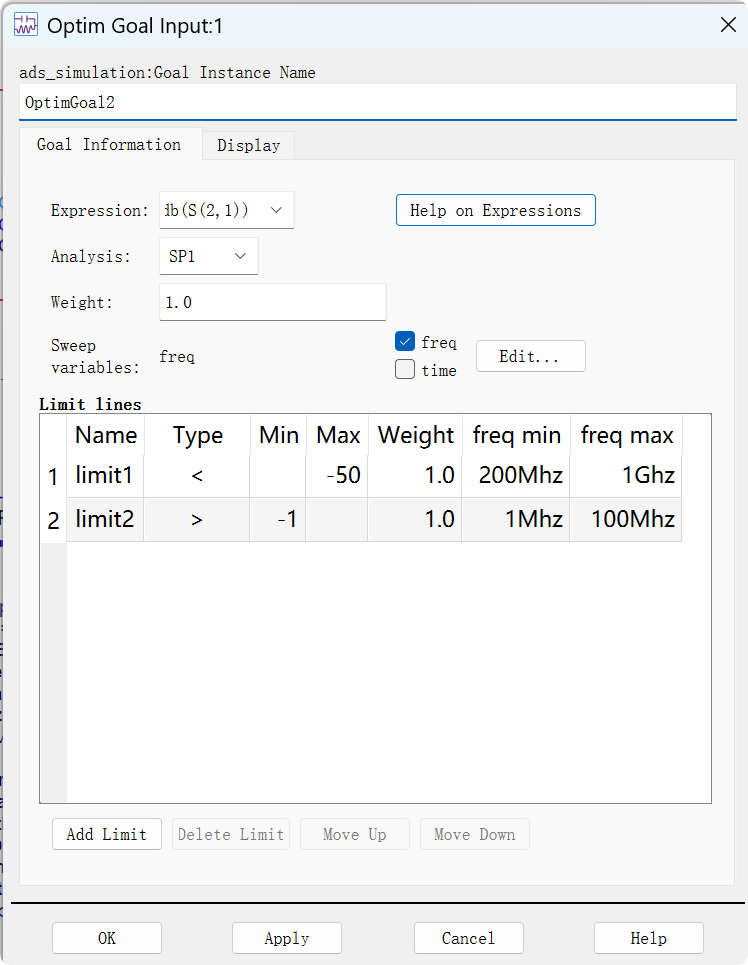

4）设置Goal2的s21参数，规定抑制量

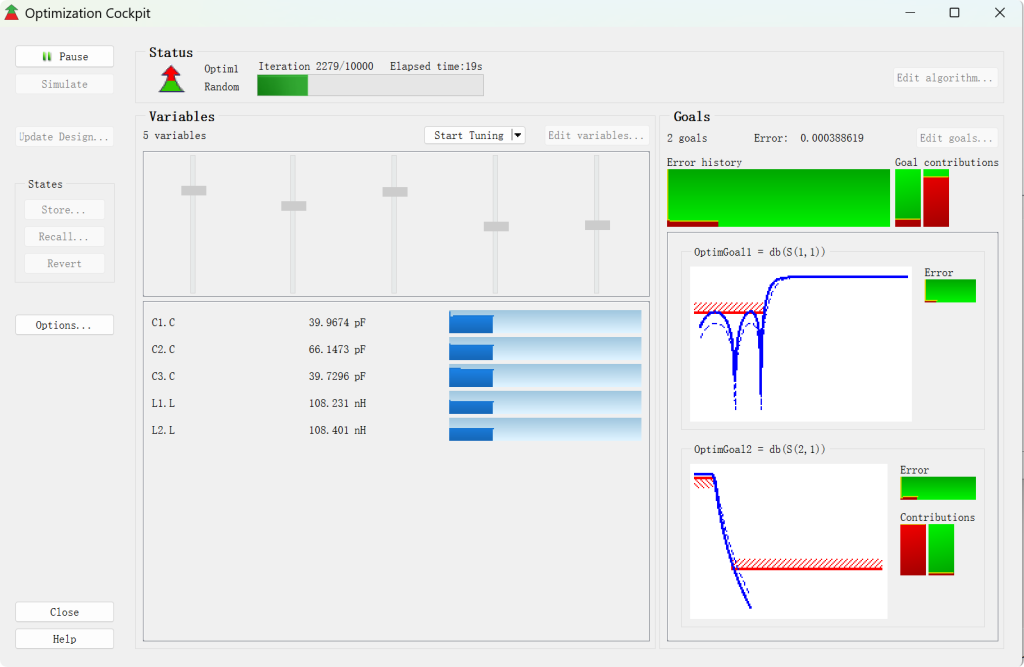

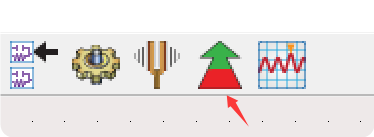

5） 运行优化

注意，优化都是有极限的。要改变它，必须重新调整取值范围，增加阶数甚至改变电路类型。
