ADS设计滤波器后手工微调Tune

1）画出电路图

可以由filter solutions设计（这个软件中可以改变，不过没法加入mark看参数）

也可以在ads中用filter向导设计。

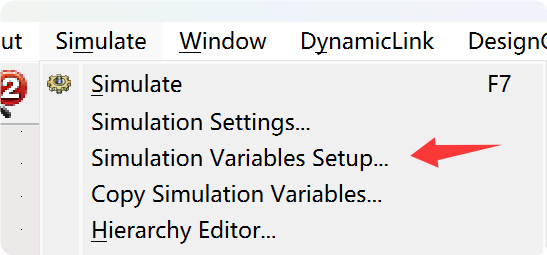

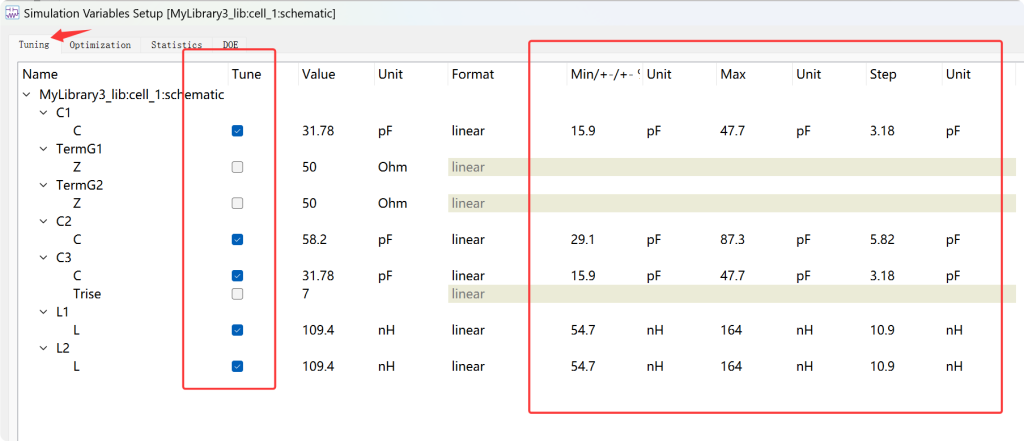

2）设置调整变量

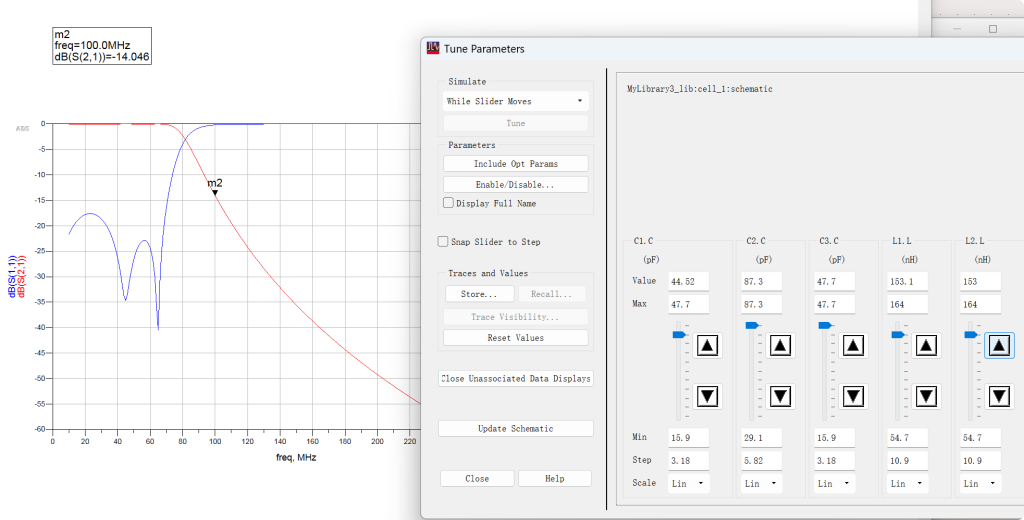

3）手工调整

总结：

手工调整不容易，因为他们都是相互影响的，但是总体说来，都是慢慢调整到最佳，逐渐改变逐渐靠近的。

如果朝某个方向调整变得劣质，就要改回来调整到最佳。

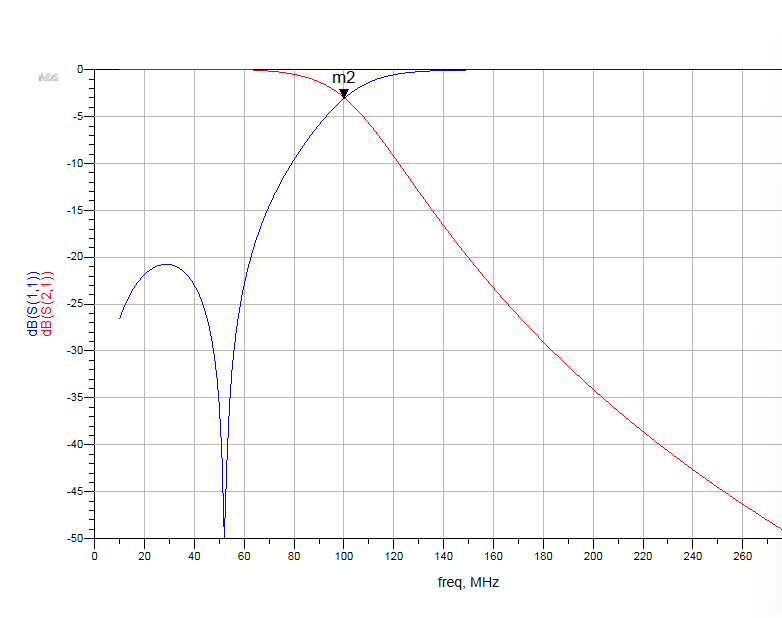

当s21差不多时，就要照顾s11调整到最佳。

当然没有绝对的公式。都是逐步逼近。跟实际调试时是一样的。在你未调整之前，是不知道方向的。
